Cara Menggunakan Comand Mirror di autoCad

Dalam tutorial autocad kali ini, autocad tutorial akan melanjutkan pelajaran autocad kita dengan membahas tentang pencerminan dalam bidang layar kerja autocad.

Pencerminan dalam autocad adalah teknik menduplikat / mengcopy objek dimana hasilnya akan sama persis dengan aslinya dengan keadaan terbalik.

Jadi sifat-sifat cermin akan berlaku disini.

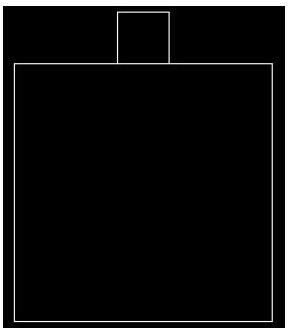

Mari kita mulai saja tutorial autocad kita kali ini. Silakan anda buat kotak dengan ukuran 100 x

100 dan 20 x 20, seperti gambar berikut ini:

Kotak di atas akan kita cerminkan dengan hasil pencerminannya ada di bagian bawah kotak, silakan ikuti tutorialnya sebagai berikut:

Cara mencerminkan objec sudut:

 Ketik: mi - enter atau klik toolbar mirror

Klik objek yang akan di mirror, dalam hal ini kotak 20 x 20 - enter

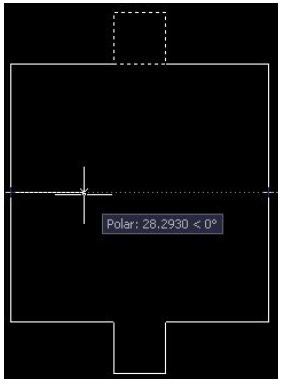

Klik titik pencerminan 1 dalam hal ini midpoint garis kiri vertikal kota 100 x 100

Klik titik pencerminan 2 dalam hal ini boleh titik manapun asal membentuk garis lurus supaya hasilnya pas di bawah garis - enter

Hasil akhir pencerminan

 Note:

Bila anda ingin menghapus objek aslinya silakan ketikkan Y sebelum perintah enter
